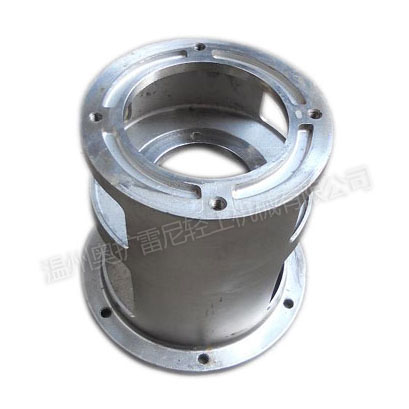

密封減速機支架
減速機機架求購用戶的目的是為了使用，而減速機機架的選型則是基礎，如何選型得根據減速機輸出軸徑的大小來確定機架型號，只要接口形式及安裝尺寸相符，減速機的輸出軸大小在一定范圍內可以對機架型號作上下浮動，如選用帶接板機架，減速機的安裝尺寸與機架不符，且在一定范圍內，可以對接板進行調整，以便與減速機聯(lián)接，滿足用戶要求，減速機機架選型具體情況可參考如下表格：
支點類別 | 機架型號 | 輸入端接口形式 | 可配套立式減速機型號 | 可配套機械密封型號 | 選型標準參考 |
無 | WJ、LWJ | 帶接板凹凸式 | XLD、BLD、LC、LDC | 202、205、206、207 | CD1308-86 |
J-A | 凸式 | LC、LDC | 205、206、207 | HG5-746-78 | |
TⅠ | 凸式 | W、CW | 212、221 | HG/T2052-91搪玻璃設備傳動設備裝置專用機架 | |
J | 凹式 | BLD、XLDJ | 212、221 | ||
單 | DJ、LDJ | 帶接板凹凸式 | XLD、BLD、LC、DC | MS 205、206、207 | CD130B-86 |
XDJ | 帶接板凹凸式 | XLD、BLD、LC、DC | |||
J-B | 凸式 | LC、DC | MS 205、206、207 | HG5-746-78附件2 | |
JXLD | 凹式 | XLD、BLD | 202、206 | 擺線針輪減速機專用機架 | |
J | 凹式 | BLD、XLD | 212、202 | ||
TB | 凹式 | XLD、BLD、LC、DC | 212 填料箱 | HG5-79 搪玻璃反應罐專用機架 | |
TⅡ、TⅢ | 凹式 | XLD、BLD | 212 填料箱 | HG/T2052-91 搪玻璃設備傳動裝置專用機架 | |
ML | 帶接板凹凸式 | 各種立式減速機 | 2000 系列不帶軸承 | HG21566-95 單支點機架 | |
雙 | SJ、LSJ | 帶接板凹凸式 | XLD、BLD、LC、DC | 205、206、202 | CD1330B-86 |
FZ | 帶接板凹凸式 | XLD、BLD、LC、DC | |||
MLE | 帶接板凹凸式 | 各種立式減速機 | 2000 系列帶軸承 | HG21567-95 雙支點機架 |
